產品介紹

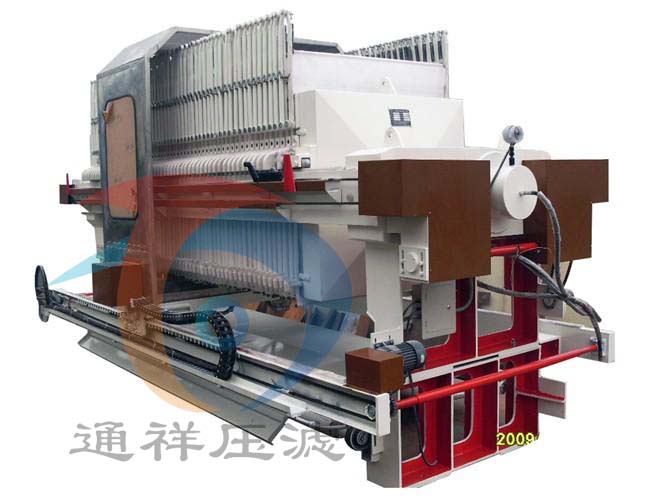

隔膜式壓濾機，也就是隔膜壓濾機，隔膜壓濾機是在廂式壓濾機的基礎上延伸開發出來的新一代固液分離設備，也是壓濾機系列里比較高端和富有技術含量的。

1、隔膜壓濾機是濾板與濾布之間加裝了一層彈性膜的壓濾機。使用過程中，當入料結束，可將高壓流體或氣體介質注入隔膜板中，這時整張隔膜就會鼓起壓迫濾餅，進而實現濾餅的進一步脫水，就是通常講的壓榨過濾。
2、隔膜壓濾機具有壓榨壓力高、耐腐蝕性能好維修方便、安全可靠等優點，是冶金、煤氣、造紙、煉焦、制藥、食品、釀造、精細化工等行業客戶的首要選擇之一。
3、隔膜壓濾機已被廣泛應用于需要固液分離的各個領域。隔膜式壓濾機被認為是普通廂式壓濾機的替代升級設備。
4、隔膜式壓濾機在單位面積處理能力、降低濾餅水分、對處理物料的性質的適應性等方面都表現出較好的效果。
5、隔膜壓濾機與普通廂式壓濾機的主要不同之處就是在濾板的兩側加裝了兩塊彈性膜（復合橡膠隔膜是整體膜片），運行過程中，當入料結束，可將高壓流體介質注入隔膜板中，這時整張隔膜就會鼓起，壓迫濾餅，從而實現濾餅的進一步脫水，就是壓榨過濾。
6、隔膜壓濾機應用于污泥、污水處理，濾餅含水率最低已經做到60%以下，相比傳統的廂式壓濾機，濾餅含固率最高可提高2倍以上，濾餅運輸成本大大降低，濾餅可進入電廠直接燃燒，真正將污泥變資源，污水變清泉，完全取代了廂式壓濾機

一、隔膜分類
針對不同的隔膜材質，新一代隔膜壓濾機可分為橡膠隔膜式和高分子彈性體隔膜式隔膜壓濾機。
橡膠隔膜式壓濾機針對弱酸、弱堿、及不是有機溶劑的過濾物料比較理想。橡膠隔膜式壓濾機改變過去的分體固定式節省進料后耗能的缺點，新設計使得橡膠隔膜鼓膜更加充分，使用的壓力及氣量比較小，在同等氣源氣量的情況下，橡膠隔膜鼓膜是高分子隔膜鼓膜的三倍，可以大大降低能耗。
高分子彈性體隔膜式壓濾機則用在強酸、強堿及有機溶劑物料，性能相對而言更為理想，使用壽命更長。其壓榨形式分為氣體（空氣）壓榨和液體（水）壓榨，可滿足不同行業的需要。根據客戶需要壓榨組件可配置食品級和普通級，控制可采用PLC及人機界面。對于一般物料，隔膜鼓膜3-15分鐘之后，就可以完全發揮壓榨脫水的作用。對于部分特殊物料也可采用先低壓壓榨后高壓壓榨的分段壓榨方法。
隔膜壓濾機實現了高效脫水的過濾工藝，并能保障壓濾機發揮好過濾的效果，大幅降低了濾餅的含水率。在進料過程結束后，通過對濾餅進行壓榨來提高整機的脫水效率，増加濾餅的干度，降低污染并且減少勞動力，甚至在某些工藝中可免去干燥過程。

一、廂式壓濾機工作原理：
隔膜壓濾機與普通廂式壓濾機的主要不同之處就是在濾板與濾布之間加裝了一層彈性膜隔膜板。運行過程中,當入料結束,可將高壓流體介質注入濾板與隔膜之間,這時整張隔膜就會鼓起壓迫濾餅,從而實現濾餅的進一步脫水,就是壓榨過濾。
首先是正壓強壓脫水，也稱進漿脫水，即一定數量的濾板在強機械力的作用下被緊密排成一列，濾板面和濾板面之間形成濾室，過濾物料在強大的正壓下被送入濾室，進入濾室的過濾物料其固體部分被過濾介質（如濾布）截留形成濾餅，液體部分透過過濾介質而排出濾室，從而達到固液分離的目的，隨著正壓壓強的增大，固液分離則更徹底，但從能源和成本方面考慮，過高的正壓壓強不劃算。
進漿脫水之后，配備了橡膠擠壓膜的壓濾機，則壓縮介質（如氣、水）進入擠壓膜的背面推動擠壓膜使擠壓濾餅進一步脫水，叫擠壓脫水。進漿脫水或擠壓脫水之后，壓縮空氣進入濾室濾餅的一側透過濾餅，攜帶液體水份從濾餅的另一側透過濾布排出濾室而脫水，叫風吹脫水。若濾室兩側面都敷有濾布，則液體部分勻可透過濾室兩側面的濾布排出濾室，為濾室雙面脫水。
脫水完成后，解除濾板的機械壓緊力，單塊逐步拉開濾板，分別敞開濾室進行卸餅為一個主要工作循環完成。根據過濾物料性質不同，壓濾機可分別設置進漿脫水、擠壓脫水、風吹脫水或單、雙面脫水，目的就是較大限度地降低濾餅水份。

二、影響因素

1、入料壓力
在實際生產過程中，過濾壓力一般是由入料泵提供的（現場也有極小的比例采用泵和空壓機聯合給料，在此暫不作探討），所以，影響過濾速度極為重要的因素就是入料泵的給料壓力。給料壓力直接影響著壓濾機的工況，而壓濾機的分離效果也與之有很大的關系。實際使用中發現，在壓濾脫水過程中，通過流體靜壓縮小濾餅的孔隙率，可排出大部分水分，但僅僅靠提高流體靜壓力，脫水效果并不理想。分析其原因可能在于：隨著壓力的增大，濾餅孔隙率逐漸減小，濾餅孔隙的飽和度逐漸降低，但是，當濾餅的飽和度接近剩余飽和度時，濾餅水分基本不再降低。通過分析濾餅的顯微結構可知，此時顆粒成拱橋結構，這種結構包含的水分不但很難用常規入料泵所提供的流體靜壓力排出，而且會造成設備磨損和故障。
2、入料灰分
入料礦漿灰分的高低，一般是由原煤夾帶的泥質頁巖等粘土類礦物質在洗選過程中泥化形成的細泥含量決定的，同樣，礦漿中細泥的含量大小也決定了入料礦漿的粘度,進而對過濾速度造成影響。但是，這類因素在現場生產中幾乎是不可控的。
3、入料礦漿的粒度組成
入料礦漿的粒度組成對過濾速度的影響主要取決于其中的細粒級物料含量,其含量越高,物料比表面積(S0)越大，過濾速度也就越低。在實際生產中，樣品分析結果表明： -0.1074mm粒級的物料含量對過濾速度影響尤其明顯，而粗粒級含量雖然有利于過濾速度的提高，但從以往的實踐經驗看，只有當壓濾入料中0.1125~0.1074mm級物料占80%左右時，壓濾機成餅較為理想;而在出現跑粗現象時,即入料礦漿中>0.15mm粒級物料含量較高時，壓濾機往往會出現跑料、成餅差、卸料難等現象，而且也會對濾布造成部分損壞。
4、入料礦漿濃度
入料礦漿濃度對過濾速度的影響在理論上是容易理解的，尤其是在入料階段，礦漿濃度高，其中的固體顆物含量就高，相比于較低的礦漿濃度，濾餅形成速度加快。當入料濃度低時，細小顆粒極易直接進入濾布孔眼中，穿過、堵塞或覆蓋在上面，使過濾介質孔眼很快被堵塞。隨著料漿濃度的提高，將會有更多的顆粒接近或到達過濾介質的孔眼，由于相互干擾，絕大部分顆粒不能進入孔眼而在其上成拱架橋，使濾孔可在較長時間內不被嚴重堵塞。隨著壓濾過程的進行，在過濾介質表面形成的濾餅沿入料方向由外向內平均粒度逐漸增大，濾餅阻力逐漸減小，使濾餅內側（靠近濾布側）的脫水受到影響，這種效應隨著入料濃度的減小逐漸增強。所以，入料濃度越低，濾餅水分越高，可見料漿濃度對濾餅水分的影響也十分明顯。

三、制造標準編輯
產品制造、安裝、檢驗標準
JB/T4333.2-05《廂式壓濾機和板框壓濾機技術條件》
JB/T4333.1-05《廂式壓濾機和板框壓濾機型式和基本參數》
JB/T4333.3-05《廂式壓濾機和板框式壓濾機 濾板》
JB/T4333.4-05《廂式壓濾機和板框式壓濾機 隔膜濾板》
JB/T6046-92《碳鋼 低合金鋼焊接構件 焊接后熱處理方法》
GB3766-83《液壓系統流通用技術條件》
GB7935-87《液壓組件通用技術條件》
GB10896-84《板框壓濾機和廂式壓濾機試驗方法》
GB4046-83《電氣設備安全設計導則》
GB10894-89《分離機械產品噪聲功率的測定》
GB8196-87《機械設備防護罩安全要求》
JB/T7217《分離設備涂裝通用技術條件》
GB/T1047-95《管道組建的公稱直徑》
GB/T13306-1991《標牌》
JB/T6418-92《分離機械 清潔度測定方法》


四、組成部分
1、機架部分
機架部分是機器的主體，用以支撐過濾機構，連接其它部件。它主要由止推板、壓緊板、油缸體和主梁等部件組成。機器工作時，油缸體內的活塞推動壓緊板，將位于壓緊板與止推板之間的濾板、隔膜板、濾布壓緊，以保證帶有壓力的料漿在濾室內進行加壓過濾。
2、過濾部分
過濾部分是由按一定次序排列在主梁上的濾板、夾在濾板之間的濾布、隔膜濾板組成，濾板、濾布與隔膜濾板的相間排列，形成了若干個獨立的過濾單元──濾室過濾開始時，料漿在進料泵的推動下，經止推板上的進料口進入各濾室內，并借進料泵產生的壓力進行過濾。由于濾布的作用，使固體留在濾室內形成濾餅，濾液由水嘴 (明流)或出液閥（暗流）排出(水嘴規格見附表一)。若需洗滌濾餅，可由止推板上的洗滌口通入洗滌水，對濾餅進行洗滌；若需要較低含水率的濾餅，同樣可從洗滌口通入壓縮空氣，穿過濾餅層，以帶走濾餅中的部分水分(適用于Uk機型)。若從進氣口通入壓縮空氣或高壓液體，鼓動隔膜，對濾餅進行壓榨，可進一步降低濾餅的含水率
在壓濾機使用過程中，濾布起著關鍵的作用，其性能的好壞，選型的正確與否直接影響著過濾效果。所使用的濾布中，最常見的是由合成纖維紡織而成，根據其材質的不同可分為滌綸、維綸、丙綸、錦綸等幾種。
除此之外，常用的過濾介質還包括棉紡布、無紡布、篩網、濾紙及微孔膜等，根據實際過濾要求而定。

3、 自動拉板部分
自動拉板部分由液壓馬達、機械手、傳動機構和暫停裝置等組成。液壓馬達帶動傳動鏈條從而帶動機械手運動，將隔膜板、濾板逐一拉開。機械手的自動換向是靠時間繼電器(KT1、KT2)設定的時間(2-3秒)來控制的。暫停裝置可隨時控制拉板過程中的停、進動作，以保證拉板機構拉板卸料的順利實現。
4、手動拉板部分
采用人工手動依次拉板卸料。
5、液壓部分
液壓部分是驅動壓緊板壓緊或松開濾板的動力裝置，配置了柱塞泵及各種控制閥（詳見圖五：液壓系統圖）。壓緊濾板時，按下“壓緊”按鈕，電機啟動，活塞桿前移，壓緊濾板；當油壓上升到電接點壓力表的上限值時，電接點壓力表上限接通而停泵；此時，壓濾機即進入自動保壓狀態；當油壓降至電接點壓力表調定的下限值時，柱塞泵重新啟動以保證過濾所需工作壓力；回程時，按下“回程”按鈕，電機啟動，活塞桿帶動壓緊板回程，濾板松開；按下“拉板”按鈕，機械手自動往復拉板，當拉完最后一塊板時，裝在止推板主梁上的行程開關被觸動，機械手自動回程，當機械手回至起始位置時，觸動行程開關而自動停止。
6、電控部分
電控部分是整個系統的控制中心。具體原理請參看廠家提供的電氣系統圖。

五、安裝注意事項編輯
1、首先，在安裝之前隔膜式壓濾機基礎應找平，各安裝基準面水平度誤差不要超過2mm。
2、安裝油缸支座，用墊板找平，兩支座上平面在同一水平面上，油缸與支座之間螺栓不上緊，然后將油缸裝于油缸支座上，地腳螺栓上緊。
3、安裝尾板。吊正尾板（用鋼絲繩吊尾板中心孔）將尾板與主梁連接在一起。
4、安裝主梁支柱。將一主梁與油缸裝配好，并用主梁夾板將主梁與中間支柱固定。
5、將安裝后的尾板墊平，安裝另一主梁并用夾板固定好，兩主梁與尾板定位卡口應安裝到位，不留間隙。
6、隔膜找正。用水準儀測量兩主梁水平，兩主梁上任意兩點高度差應小于3mm，主梁高低由主梁支柱調整，框架兩對角線誤差應小于6mm，可通過調整尾板的左右位置達到。
7、安裝頭板。將頭板吊于兩主梁道軌上，檢査球面端蓋與活塞桿同軸度，同軸度允差2mm，可通過球面端蓋的上下及左右移動達到同軸度要求，安裝壓板使頭板與活塞桿連接。
8、安裝軌道盒托架及上、下軌道盒。
9、安裝傳動部分。包括鏈輪、鏈條、油馬達、拉鉤盒等。連接鏈條和拉鉤盒時，應使兩拉鉤盒緊靠軌道盒端部定位板，應保證兩拉鉤盒同步精度小于4mm。
10、將濾板吊裝至主梁道軌上，定位把手在同一側。
11、安裝濾布，上好濾布壓圈（縫制濾布不用壓圈）。
12、調整軌道盒高度，濾板把手底面與上軌道盒底面距離為，以達到拉板工作穩定可靠為準。
使用注意事項編輯
1、操作人員必須熟悉使用說明書內容，并嚴格按說明書的要求操作、調整、使用和維修。
2、選用優質濾布，濾布不應有破損，密封面不皺折、不重疊。
3、經常檢查整機零、部件安裝是否安全，各緊固件是否緊固，液壓系統是否漏油，傳動部件是否靈活、可靠。
4、經常檢查液壓油質量、油面高度是否符合要求，油液是否純凈。液壓系統周圍要保持清潔、防水、防塵。
5、每次開機后，仔細觀察機器工作情況，如有異常，應立即停機檢修。
6、油箱內油溫以不高于60℃為宜；油箱嚴禁進水和灰塵；液壓站上的濾油器要經常清洗。電器控制部分每月應進行一次絕緣性能試驗，損壞的電器元件應及時更換或維修。
7、機使用一個月，應清洗油箱、油路、油缸等，更換合格新油，以后每半年更換、清洗一次。
8、工作時過濾壓力、壓緊壓力、料液溫度不允許超過規定值，在缺少板框或壓緊板最大位移大于活塞行程時，嚴禁開機。
9、冬天啟動油泵時，根據需要應對液壓油加溫，待油溫升到15℃以上時，方可投入使用。在高寒地區應用低凝點液壓油。
10、工作狀態下嚴禁進行調整設備，在壓力表損壞或不裝壓力表的情況下，嚴禁開機。
11、更換新油管首次啟動時，人員不得靠近高壓油管。
12、機械壓緊壓濾機要十分注意壓緊情況，不可長時間超負荷運轉，以免燒壞電機或損壞零部件。
13、經常檢查清理進、出通道，保證暢通無阻。
14、卸渣時，根據需要對濾布和板框進行沖洗，保證密封面無雜物。
15、相對運動的零部件，要經常進行加油潤滑。
16、機器長期停用時，應存放在通風干燥的室內，液壓系統要充滿油液，其他外漏加工面應涂防銹油。貯存應放置在相對溫度小于80%、溫度在-15-40℃的無腐蝕性介質有遮蔽的場所。
17、濾板、濾框不得與油類、酸堿或其他有損于板框的物質接觸，應遠離熱源、避免日曬雨淋。
18、隔膜壓榨時，壓榨前物料必須充滿濾室，壓榨后必須在排盡空氣后，方可打開濾板進行卸料，以免造成隔膜破裂。工作中應經常檢查壓縮空氣管路，若出現氣管脫落或漏氣嚴重，應立即關閉進氣閥，打開放氣閥。待修復后，方可繼續使用。實際操作使用說明可咨詢廠家。
